一、引言
在现代工业生产和设备维护领域，有一种看似不起眼却极其重要的检测工具——工业内窥镜。它被称为"工业医生的听诊器"，能够在不拆解设备的情况下，让技术人员"看见"设备内部的真实状态。从航空航天到石油化工，从汽车制造到市政管道，工业内窥镜的身影无处不在。那么，工业内窥镜究竟是什么？它有哪些类型？如何工作？又有哪些应用场景？本文将为您逐一揭晓。
二、工业内窥镜的定义
工业内窥镜（Industrial Endoscope），简称工业镜或内窥镜，是一种用于直接观察工业设备、管道、容器、发动机、模具等内部结构或表面缺陷的无损检测仪器。它通过可弯曲或可拆卸的探头，将肉眼无法直接看到的内部环境转化为清晰的图像或视频，供检测人员进行分析判断。
从本质上讲，工业内窥镜属于无损检测（NDT，Non-Destructive Testing）技术大家庭的一员。它的核心价值在于：在不破坏、不拆解被测对象的前提下，实现内部可视化和缺陷检测。 这一特性使其成为工业生产质量控制、设备预防性维护、安全检测等环节中不可或缺的技术手段。
三、工作原理
工业内窥镜的基本工作原理并不复杂，其核心组件通常包括以下几个部分：
1. 探头与镜头系统
探头是内窥镜伸入被测对象的关键部件。探头端部搭载微型摄像头和照明光源。摄像头通过光学透镜组捕获前方画面，并将光信号转换为电信号。镜头一般具有广角或可调节视角的设计，部分高端产品还支持可调焦功能，以适应不同深度的检测需求。
2. 照明系统
由于被检测区域通常处于黑暗或光线不足的环境中，内窥镜探头必须配备照明装置。目前主流产品多采用LED光源，亮度高、发热低、寿命长。部分工业级内窥镜还支持可调节亮度，以适应不同反光条件的检测场景。
3. 图像传输与显示
探头捕获的图像信号通过信号线缆传输至主机，再由主机处理后在显示屏上呈现。现代工业内窥镜普遍支持实时视频输出、高清图像捕捉、数字存储等功能。部分产品还具备无线传输能力，可将画面同步至手机、平板或电脑端查看。
4. 后处理与分析
许多高端工业内窥镜配备了专业的图像分析软件，支持对拍摄画面进行放大、对比、标注、测量等操作。部分产品还集成了人工智能辅助分析功能，可自动识别裂纹、腐蚀、异物等缺陷类型。
四、主要类型
工业内窥镜经过多年发展，已形成多个细分类型，以适应不同的检测需求和环境条件。
4.1 硬性内窥镜（Rigid Endoscope）
硬性内窥镜的探头为刚性或半刚性结构，不可弯曲。它通常由直管状的光学系统构成，图像质量高、亮度损失小，适用于空间相对规则、可直线操作的检测场景。常见的应用包括航空发动机叶片检测、铸件内腔检查、枪械膛线检测等。
硬性内窥镜的优点是图像清晰度高、耐用性强；缺点是灵活性差，无法进入弯曲管道或复杂形状的狭窄空间。
4.2 柔性内窥镜（Flexible Endoscope / Fiberscope）
柔性内窥镜的探头可以弯曲，能够沿着管道、弯头、复杂路径等曲折通道前进，抵达硬性内窥镜无法到达的区域。它通常通过光纤束传输图像，因此又被称为光纤内窥镜。
柔性内窥镜的核心优势在于超强的通过性，特别适合检测弯曲管道、发动机缸体、压缩机叶片、锅炉管道等复杂结构。其缺点是图像分辨率受光纤数量限制，且长期使用后光纤可能出现坏点，影响成像质量。
4.3 电子内窥镜（Video Endoscope）

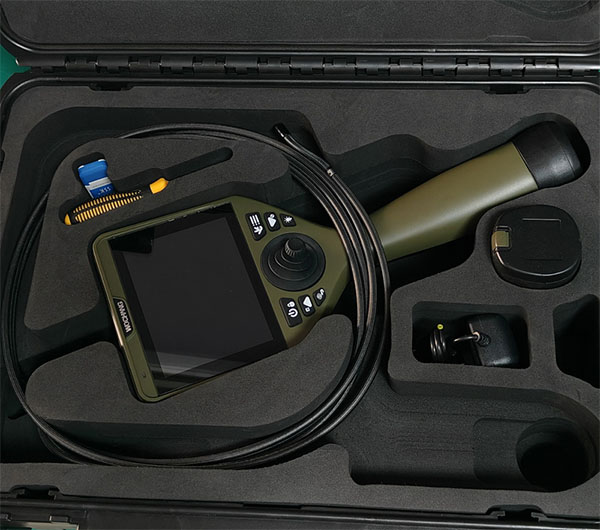

电子内窥镜是当前市场的主流产品。它在探头端部集成微型CMOS或CCD摄像头，将光学图像直接转换为数字信号，通过电缆传输至主机显示。相比光纤内窥镜，电子内窥镜的图像分辨率更高、色彩还原更真实，且不存在光纤坏点问题。
电子内窥镜通常搭配可更换的探头和多种功能模块（如测量探头、倾斜关节头等），灵活性强，是目前应用最广泛的工业内窥镜类型。
4.4 工业管道内窥镜（Pipe Inspection Camera）
这是一种专门用于长距离管道检测的内窥镜系统，通常配备推进式线缆、爬行机器人或绞盘收放装置。检测人员可以远程控制摄像头在管道内行进，同时记录实时画面。广泛应用于城市排水管道、燃气管道、工业流体管道等的定期检测和故障排查。
4.5 工业视频显微镜（Industrial Videoscope）
又称高倍率内窥镜或显微内窥镜，主要用于观察极其细微的表面缺陷。它能够在近距离（几毫米至几十毫米）获取被测表面的高分辨率图像，放大倍数可达数十倍甚至上百倍，适用于焊缝质量检测、精密零件表面分析等场景。
五、主要应用领域
工业内窥镜的应用范围极为广泛，几乎涵盖了所有需要"看穿"设备内部或狭窄空间的工业场景。
航空航天领域：飞机发动机、涡轮叶片、燃油系统、起落架结构等关键部件的日常检测和定期维护，必须依赖工业内窥镜进行内部状况评估。任何微小的裂纹、腐蚀或异物残留都可能引发严重的安全事故。
石油化工与能源行业：炼油厂的反应器、换热器、锅炉、压力容器、管道系统等设备，长期处于高温、高压、腐蚀性介质环境中，容易产生腐蚀减薄、裂纹、焊缝缺陷等问题。工业内窥镜是日常巡检和安全管理的重要工具。
汽车制造与维修：发动机缸体、变速箱、底盘悬挂系统、空调管路等部位的装配质量检测和故障诊断，都需要内窥镜的参与。在新车下线检测和4S店维修中，工业内窥镜是标准配置工具之一。
电力与核电行业：汽轮机、发电机、变压器、核电反应堆冷却系统等大型设备的核心部件检测，对安全性和可靠性要求极高，工业内窥镜在此类场景中发挥着不可替代的作用。
市政与建筑工程：排水管道、燃气管道、桥梁钢结构、隧道衬砌等市政设施的检测和健康评估，常用工业管道内窥镜进行可视化巡检，有效预防泄漏、坍塌等安全事故。
铸造与焊接行业：铸件内部缩孔、气孔、冷隔等缺陷，焊缝内部的未熔合、未焊透、夹渣等质量问题，都可以通过工业内窥镜进行快速准确的检测，大幅降低不合格品的流出风险。
安保与搜救领域：部分特殊设计的高灵敏度工业内窥镜，还可用于搜救犬难以进入的狭窄空间搜索、危险品检查、安检排爆等特殊场景。
六、技术参数与选型要点
在选择工业内窥镜时，需要重点关注以下技术参数：
探头直径：常见规格从0.5mm到十几毫米不等。探头越细，可进入的空间越狭窄，但受限于光学系统，成像质量可能略有下降。选择时需根据被测空间的最小通道尺寸确定。
探头长度：柔性内窥镜的线缆长度通常在1米至数十米不等，应根据检测对象的最大检测距离选择。
视角与焦距：镜头的视角范围（通常60°~120°）决定了单次可观察的区域大小。可调焦镜头可以适应不同距离的检测对象。
图像分辨率：以像素数衡量，是影响缺陷识别准确性的关键指标。主流产品普遍达到百万像素以上，高端产品可达4K级别。
防护等级：工业现场环境复杂，内窥镜主机和探头需具备一定的防尘、防水、防油污能力，通常以IP等级标识。
测量功能：部分产品集成双物镜测量、深度测量、面积测量等功能，可直接在屏幕上标注缺陷尺寸，适合需要量化检测结果的场景。
七、发展趋势
随着工业技术的进步和人工智能的普及，工业内窥镜正朝着以下几个方向发展：
高清化与智能化：4K乃至更高分辨率的电子内窥镜正在逐步普及，同时AI辅助缺陷识别技术正在成熟，可以自动标注裂纹、腐蚀、异物等异常，大幅提升检测效率和准确性。
无线化与便携化：无线传输技术使检测人员可以摆脱线缆束缚，通过手机或平板实时查看画面，便携性大幅提升。
多传感器融合：将红外热成像、UV荧光检测、3D扫描等技术与内窥镜融合，实现缺陷的多元化感知和综合诊断。
机器人化：配合爬行机器人、无人机等载体，工业内窥镜的检测范围和自动化水平正在持续拓展。
八、结语
工业内窥镜，这个看似简单的"带有摄像头的长管子"，实际上是现代工业体系中保障设备安全、提高生产效率、降低维护成本的关键工具。从飞机发动机的精密检测到城市地下管网的日常巡检，它让人类第一次真正拥有了"透视"工业设备内部的能力。随着技术的不断进步，工业内窥镜必将在更多领域发挥更重要的作用，成为工业4.0时代不可或缺的"工业之眼"。
